Reporte de Inspección y Pruebas de Recubrimiento Protector
PLI-IMS-QAL-FRM-027 · Emitido 27/10/2026
CoatIQ
AMPP · NACE · BGAS
| Cliente | Austral | Fecha | 01/07/2026 |
|---|---|---|---|
| Obra | Reclaimer 2 — Reparación de tubería de agua de proceso | Orden / ID | 7056 |
| Aplicador | A. Lovell | Supervisor | A. Clements |
| Ubicación | Patio de reclamadores, línea 2 | Teléfono | — |
| Condiciones ambientales | ||||||
|---|---|---|---|---|---|---|
| Fecha / hora | HR % | TA °C | TS °C | TD °C | TS − TD | Criterio |
| 01/07/2026 10:00 | 52.7 | 22 | 22.5 | 11.9 | 10.6 | Conforme |
| 01/07/2026 11:00 | 45.8 | 23.9 | 25 | 11.5 | 13.5 | Conforme |
| 01/07/2026 12:00 | 38.8 | 25.8 | 27 | 10.7 | 16.3 | Conforme |
| 01/07/2026 13:00 | 43.5 | 25.4 | 25.9 | 12.1 | 13.8 | Conforme |
| 01/07/2026 14:00 | 43.3 | 25 | 25.4 | 11.7 | 13.7 | Conforme |
Criterio aplicado: temperatura de superficie al menos 3 °C por encima del punto de rocío (ISO 8502-4 / SSPC-PA 1); humedad relativa máxima 85 %.
| Preparación de superficie | |||
|---|---|---|---|
| Método | Chorro abrasivo en seco | Abrasivo / grado | Granate · Premium Blast |
| Perfil de anclaje | 64 µm (rango 50–75 µm) | Resultado | Conforme |
| Sales solubles | 15 µS/cm (límite 30) | Resultado | Conforme |
| Sistema de recubrimiento | Capa 1 | Capa 2 | Capa 3 |
|---|---|---|---|
| Tipo genérico | Interzinc 52 | Interplus 1800 | Interthane 990 |
| Marca | International | International | International |
| Lote base | 3A26007318 | 3635154030 | 3636005072 |
| Lote catalizador | 3A25132352 | 3636005091 | 3636026046 |
| Color | Gris | Gris metálico MIO | Verde señal |
| Diluyente | GTA220 | GTA220 | GTA713 |
| % diluyente | 5 % | 5 % | 5 % |
| Aplicación | 01/07/2026 10:30 | 02/07/2026 08:00 | 03/07/2026 09:30 |

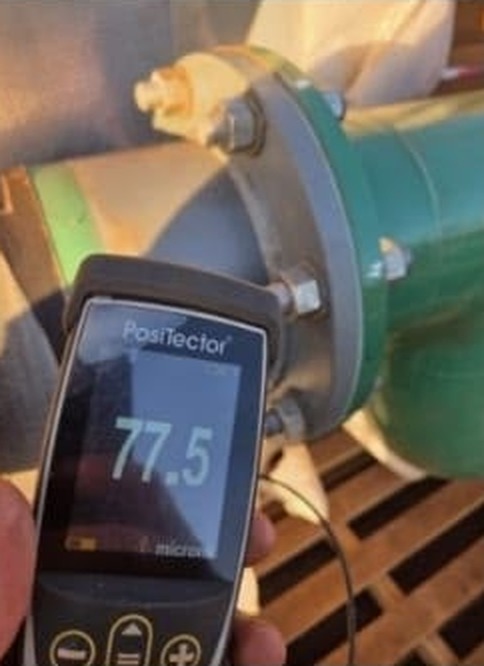

| Espesor de película seca | Capa 1 | Capa 2 | Capa 3 |
|---|---|---|---|
| Especificado acumulado | 75 µm | 250 µm | 325 µm |
| Promedio medido | 76.2 µm | 261.5 µm | 355.4 µm |
| Máximo | 87.4 µm | 302.0 µm | 404.7 µm |
| Mínimo | 74.7 µm | 203.4 µm | 316.7 µm |
| Lecturas tomadas | 7 | 11 | 14 |
| Desv. estándar | — | 35.4 µm | 23.1 µm |
| Resultado | Conforme | Conforme | Conforme |
La galga mide película total sobre el sustrato, por lo que cada etapa se compara contra el espesor acumulado. Criterio SSPC-PA 2: lectura individual mínima del 80 % del especificado y promedio no menor al especificado. El techo del 120 % se aplica sólo donde la especificación lo fija.
| Dictamen | |||
|---|---|---|---|
| Resultado | ACEPTADO | Criterios evaluados | 28 |
| Inspector | A. Clements | N.º AMPP / NACE CIP | 109246 |
| Firma | Fecha | 27/10/2026 | |
| Observaciones |
|---|
| Barrenos de la placa ciega retocados con Interzinc 52 tras retirar los tornillos, según SSP118 rev6. Cordones de soldadura franjeados según SSP118 rev6. |

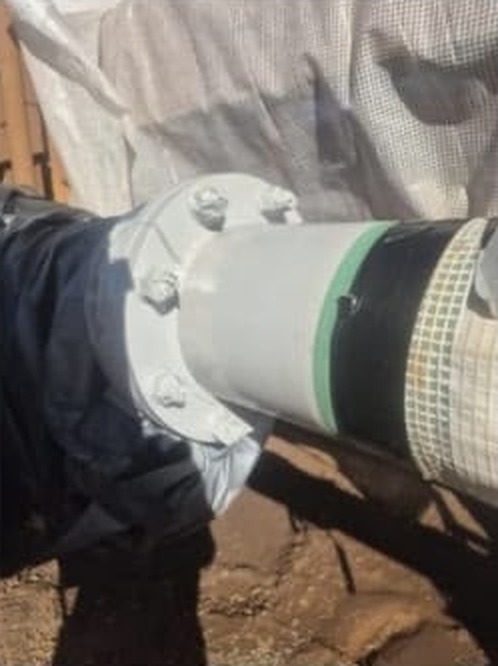

| Evidencia fotográfica |
|---|
PLI-IMS-QAL-FRM-027 · Generado por CoatIQ · Cada lectura fue confirmada por el inspector antes de entrar al reporte.Página 1
